Maison > produits > bms à haute tension > 288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO

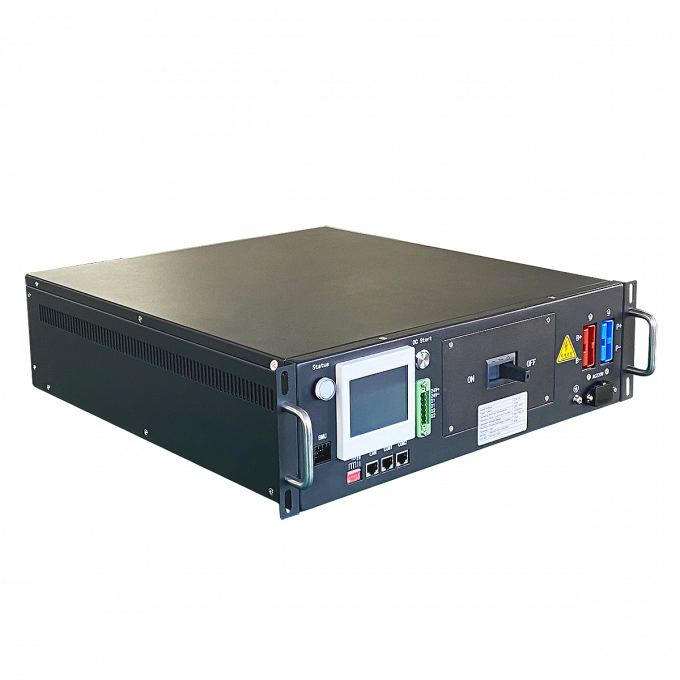

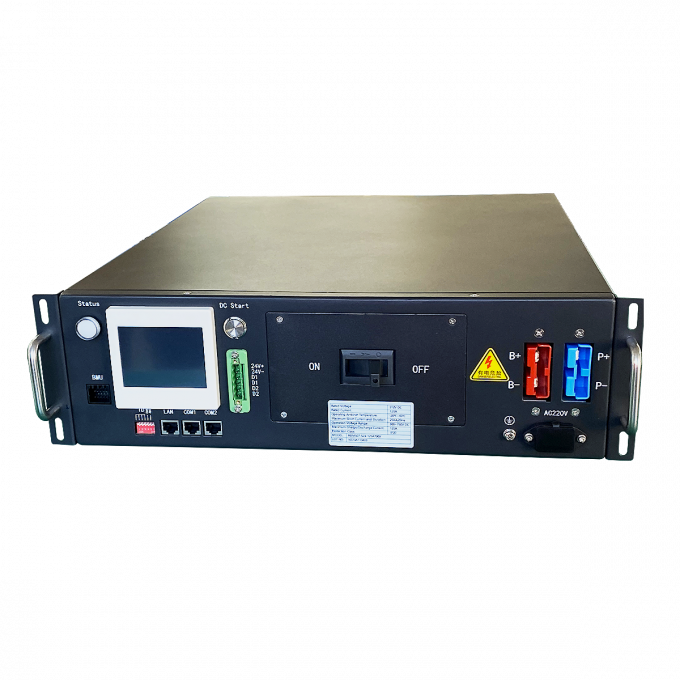

288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO

Détails de produit

Lieu d'origine: Chine

Nom de marque: GCE

Certification: CE/RoHS/SGS/MSDS

Numéro de modèle: 3U

Conditions de paiement et d'expédition

Quantité de commande min: 2

Prix: negotiable with wenglin@hngce.com

Détails d'emballage: Carton ondulé

Délai de livraison: 15 à 20 jours

Capacité d'approvisionnement: 1000 ensembles par mois

Obtenez le meilleur prix
Point culminant:

288V HV BMS

,

HT BMS de batterie de LTO

Marque:
GCE
Numéro de modèle:
3U (RBMS07S2-3-125A288V)
Nom du produit:
288V125A C.C BMS
Nombre de cordes:
90s
Protocole de communication:
Rs485, PEUT, LAN
Type de batterie:
LFP, NCM, LTO…
Nombre de pièces:
l'échantillon 1pc a accepté
Poids du colis:
21 kilos
Marque:
GCE
Numéro de modèle:
3U (RBMS07S2-3-125A288V)
Nom du produit:
288V125A C.C BMS
Nombre de cordes:
90s
Protocole de communication:
Rs485, PEUT, LAN
Type de batterie:
LFP, NCM, LTO…
Nombre de pièces:
l'échantillon 1pc a accepté
Poids du colis:
21 kilos
288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO
288V 125A Relais BMS 16S HV Master BMS Système de gestion de l'énergie à domicile

288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 0
  • 288V125Amp


    •



Protocole de communication:
Rs485, CAN, LAN, contact à sec, Modbus

* boîtier de 19 pouces standard 3U

* Efficace, stable et fiable

* taille:W482*H132*D500mm



288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 1

12S-24S BMU (esclave)

12S-24S BMU a 8pcs de capteurs de température, la tension du ventilateur 48V ((17S-24S 12V), la plage de détection de tension 0-5V,12V puissance
alimentation, consommation moins 20mA, communication CAN2.0 B
288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 2

Cable de câblage-câble d'acquisition de signal

18 fil d'aiguille + 20 fil d'aiguille, longueur standard est 600mm,900mm,1200mm fil de capteur de température: longueur standard est 600mm,900mm,1200mm
Fil de ventilateur: 600 mm


288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 3

Des fils à harnais de câbles

Le câble de communication se connecte du BMS maître à chaque BMU avec une connexion en cascade, le dernier port est pour la résistance du terminal

288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 4



  • Système avancé de gestion de la batterie --- Le système de gestion de la batterie hautement intégré permet une surveillance transparente.
  •
  • Autotest parfait et détection de l'état opérationnel, avec affichage HMI, informations de fonctionnement du système en un coup d'œil.
  •
  • Des stratégies de contrôle et de protection parfaites et fiables pour protéger pleinement la sécurité de la batterie, prolonger la durée de vie de l'escorte de la batterie.
  •
  • Conception modulaire, configurable, évolutive --- combinaison flexible de plusieurs unités de stockage d'énergie
  •
  • Peut être étendu à un système de stockage d'énergie plus grand, le maximum peut supporter 272 (plomb-carbonebatterie 400) série de batteries.
  •
  • La capacité est grande --- Les puces mémoire de grande capacité peuvent stocker un grand nombre de clésLes données opérationnelles, mais peut également installer une carte SD pour l'accès hors ligne.
  •
  • Le PCS a une fonction de contrôle de protocole, le choix de la version de disjoncteur.
  •
  • Interface de communication riche --- RS485 multiple, CAN, Ethernet, entrée et sortie par contact secIl s'agit d'un système de gestion des données qui permet d'assurer le bon fonctionnement de l'interface, le support de la majeure partie du marché avec PCS, la surveillance de la communication avec les serveurs.
  •
  • PCS sans fonction de contrôle de protocole, choix de la version contacteur + disjoncteur.
  •
  • La commande automatique de circulation et la commande automatique hors ligne de la machine parallèle peuvent être facilementBatterie parallèle. (Sélection du suffixe de modèle D).


3U BMS pour l'ESS

Pour les véhicules à moteur électrique à combustion

Prise en charge de plusieurs BMS en parallèle pour atteindre une plus grande capacité




Spécification
Nom du produit
Le BMS
Le modèle n°.
RBMS07S2-0-250A288V est utilisé
méthode de protection
MCCB+Contacteur
Plage de courant nominal
- 250 A à 250 A
Plage de tension
Pour les véhicules à moteur
Précision actuelle des échantillons
10,0% RSE
Interface de communication avec le BMU
Le code de l'émetteur
Interface de communication avec le BMU
Il est possible
Interface de communication avec le BMU
Le code de l'émetteur
Communication avec le logiciel de surveillance/SEM
Éthernet
Prise en charge de la mise à niveau IAP
- Oui, oui.
Prise en charge de l'affichage et du paramètre HMI
Non ((Plug en option)
Détection de l'isolation
Oui (facultatif)
Module d'alimentation haute tension
Appui au démarrage en courant continu (facultatif)
Sortie de contact à sec (normalement ouverte)
Je ne veux pas.
Quantité maximale d'unités mécaniques
20
Le pouvoir
Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
Consommation d'électricité
≤ 20 W
Taille ((W*H*D) mm
4U (440*178*600)
C' est fini.
À l' avant
Appuyez sur le centre
Soutien (facultatif)
Poids net
23 kg





Précautions de sécurité

  • Les outils destinés au personnel d'installation et de mise en service doivent être isolés
  • Des gants en caoutchouc isolant doivent être portés pendant l'installation et l'entretien.
  • L'installation, la mise en service et l'entretien du fil métallique généré dans le processus, tel que celui déposé dans la batterie, doivent être effectués à l'aide d'un outil isolant pour enlever,Vous ne pouvez pas être des débris persistants.
  • Lorsqu'une maintenance est nécessaire, le disjoncteur principal du CBMS doit être déconnecté pour couper la connexion de la batterie au bus CC PCS.
  • Conformément aux exigences du projet, des paramètres tels que le courant de charge et de décharge et la tension de charge et de décharge du système de gestion de la batterie ont été définis au cours de la phase initiale du projet.
  • Les paramètres ne peuvent pas être modifiés sans autorisation, sinon la durée de vie de la batterie peut être raccourcie.et une batterie plus grave peut être endommagée Cause de graves dommages aux accidents de sécurité
  • En cas d'incendie autour de l'armoire de stockage d'énergie, utilisez des extincteurs à poudre sèche ou du sable d'extinction d'incendie.
  • Si le système n'est pas utilisé pendant une longue période, assurez-vous de déconnecter le disjoncteur principal de l'armoire de la batterie
  • Essayez d'éviter une utilisation prolongée dans les environnements de travail suivants:
  • dépasse la plage de température ou d'humidité spécifiée dans le cahier des charges
  • Vibrations fortes ou vulnérables à l'impact du lieu
  • La lumière directe du soleil ou près de la source de chaleur du lieu
  • Poussière, substances corrosives, emplacement inflammable et très salé



CBMS dessin d'échantillon de produits standard





288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 8



Notre compagnie


Nous sommes une entreprise avec de nombreuses années d'expérience dans les systèmes de gestion de la batterie, en les faisant travailler pour nos clients,s'assurer que leurs systèmes fonctionnent avec une plus grande efficacité et bénéficient donc d'une performance énergétique optimale et d'un niveau de confort accru.

Nous utilisons une programmation intelligente et notre équipe d'ingénieurs qualifiés sont formés pour comprendre comment y parvenir.


Aucun système de surveillance de l'énergie distinct ou interface complexe n'est requis.


Le personnel de BMS est très compétent et accessible et peut diagnostiquer rapidement les problèmes.



288V 125A relais HV BMS 3U hautement intégré pour batterie LFP NCM LTO 9


Scénarios d'application

◎ Système de stockage d'énergie par batterie (BESS)
◎ Stockage de l'énergie hors réseau
◎ Centre de données
◎ Stockage d'énergie par modulation de fréquence du réseau
◎ Puissance / traction de la piste
◎ LFP UPS alimentation électrique
