Détails de produit
Lieu d'origine: La Chine
Nom de marque: GCE
Certification: CE UL TUV
Numéro de modèle: RBMS07S-38S50A, qui est utilisé pour les tests de dépistage de la toxicité.
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: Negotiatable with bruceliu@hngce.com
Détails d'emballage: Sac à bulles, mousse, carton
Délai de livraison: jours 10working
Capacité d'approvisionnement: 1000 ensembles par mois
Garantie: |
3 ans pour les RBMS et 1 an pour les BMU/PCB |
Application du projet: |
Le système d'exploitation de l'énergie solaire est un système de gestion de l'énergie solaire. |
Type de cellule applicable: |
LFP NMC LTO |
Dimension: |
410 mm*210 mm*78 mm |
La communication: |
RS485 |
La structure: |
Maître esclave tout en un |
protection contre les courts-circuits: |
25KA 20 secondes |
Énergie: |
AC/DC |
Garantie: |
3 ans pour les RBMS et 1 an pour les BMU/PCB |
Application du projet: |
Le système d'exploitation de l'énergie solaire est un système de gestion de l'énergie solaire. |
Type de cellule applicable: |
LFP NMC LTO |
Dimension: |
410 mm*210 mm*78 mm |
La communication: |
RS485 |
La structure: |
Maître esclave tout en un |
protection contre les courts-circuits: |
25KA 20 secondes |
Énergie: |
AC/DC |
Description du produit

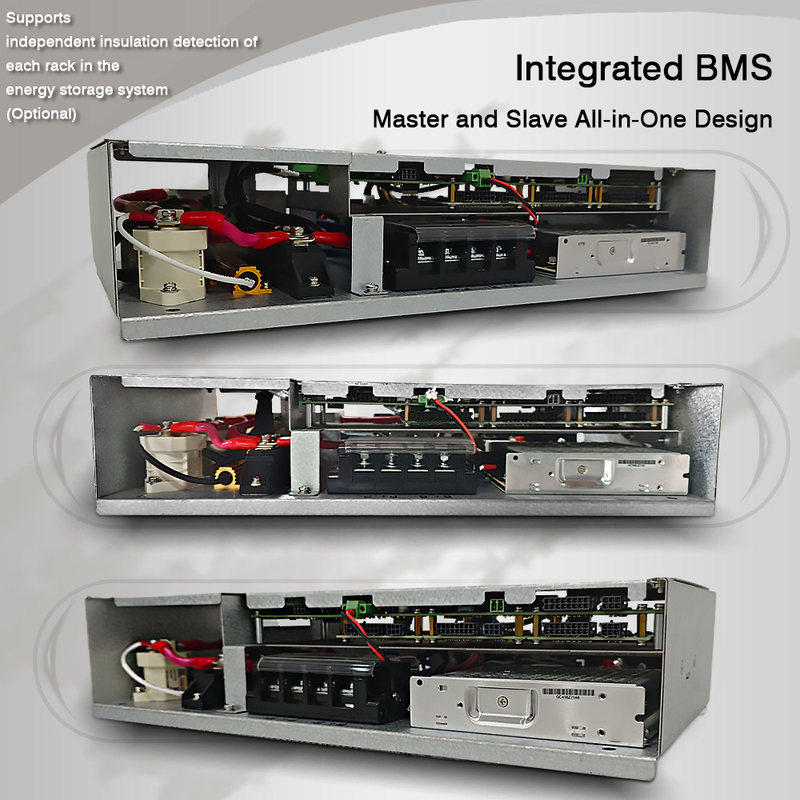

GCE HV LiFePO4 Batterie 38S 121.6V 50A BMS intégré pour UPS maison ESS Micro réseau ESS grande échelle ESS parking solaire ESS
Résumé du GCE HV BMS:
Pour le système de stockage d'énergie à domicile, le BMS 75S240V 100A peut fonctionner avec un onduleur pour construire un système de stockage d'énergie à domicile parfait.il y aura des protocoles de communication nécessaires pour la communication entre le BMS maître et un autre dispositifLe BMS et l'onduleur travaillent ensemble pour réaliser la fonction de stockage de l'énergie de l'enlèvement des pics et du remplissage des vallées.
Le BMS des années 30 à 75 adopte une conception intégrée maître-esclave et une solution de relais pour répondre à la demande de batteries au lithium de plusieurs chaînes de batteries de petite capacité.Les années 60-270 adoptent une architecture à trois niveaux maître-esclave, qui peut répondre aux exigences en série et en parallèle des piles au lithium simples de grande capacité à moins de 1000 V.
Le GCE HV BMS:
*Interfaces de communication multiples
Les interfaces RS485, CAN, Ethernet, d'entrée en contact sec et de sortie peuvent établir une communication avec la plupart des PCS et des onduleurs du marché.
*Avec affichage HMI 3,5 pouces / 7 pouces
Parfait auto-test et fonction de détection de l'état de fonctionnement, avec écran d'affichage HMI, l'information de fonctionnement du système est claire en un coup d'œil.
* Équilibre cellulaire intelligent
L'équilibrage passif efficace est utilisé pour maximiser la capacité utilisable des batteries.
*Surveillance de la santé
Il surveille la résistance interne des cellules individuelles et la capacité mesurée de la batterie.
*Le champ est programmable
Les paramètres tels que les plages de tension, les limites de courant et de nombreux autres paramètres sont facilement modifiables sur le terrain.
*Protection contre le courant et la tension
Protège la batterie contre la surcharge et la surdécharge, allongeant ainsi la durée de vie du cycle.
*Gestion thermique
Protection contre les températures excessives et les températures inférieures avec des commandes de ventilateur pour le refroidissement ou le chauffage.
Configuration du BMS HV GCE:
Le BMS HV 38S 121.6V50A comprend:
Le BMS maître, modèle #: RBMS07S-38S50A et ses accessoires de câbles, comprennent des câbles de détection de température 6p et des câbles de détection de tension 16p.
Il existe deux modèles différents de BMS intégrés, l'un est un modèle autonome tandis que l'autre est parallèle et son coût est légèrement supérieur à celui du modèle autonome.
Paramètres techniques du BMS intégré GCE:
Nom de l'article | Spécifications et paramètres | |
Plage de tension de fonctionnement du système | 120 à 370 VDC | |
Mode de démarrage | Début en courant continu | |
le solde | Type d'équilibre | Égalisation de la résistance passive |
Courant équilibré | 100 mA ± 10 mA (lorsque la cellule est à 3,50 V) | |
Précision des échantillons | ± 2°C | |
Prélèvement de la tension | Précision des échantillons | à cellule unique ± 20 mV |
Mode de communication | Pouvoir: 1 canal (communication avec les PC / UPS) | |
RS485: 1 canal (communication avec l'ordinateur supérieur / PCS / UPS) | ||
Mode d'affichage | Indicateur LED à 6 chiffres, y compris | |
Indication de défaut de 1 bit, indication de fonctionnement de 1 bit, indication de puissance de 4 bits du SOC | ||
Affichage HMI: optionnel 3,5 pouces | ||
Courant nominal | 50A/100A | |
(être sélectionné en fonction des besoins du client) | ||
Protection contre le court-circuit | Le support 7.5KA 20 ms | |
Capacité maximale de surcharge | Le système 50A est transitoire: 70A/10S. | |
Le débit d'électricité doit être supérieur ou égal à: | ||
Niveau d'alarme | un niveau | |
Niveau de protection | deux niveaux | |
Niveau 1 coupure de charge/décharge | ||
Le niveau 2 de l'interrupteur de micro-arrêt, coupure de courant du système | ||
Consommation d'électricité | ≤ 10 W | |
Le poids | 4.5 kg | |
Résister à la tension nominale | 1800 VDC 1mA 1min | |
Certification de la sécurité | Conformer aux normes de certification CE | |
Température de fonctionnement | -20 ̊60°C | |
Plage d'humidité de fonctionnement | Le taux de CO2 doit être supérieur ou égal à: |
Questions fréquemment posées au sujet de GCE HV BMS:
