GCE LiFePO4 batterie 75S 240V 100A BMS pour système de batterie solaire pour UPS EV ESS énergie solaire vélos électriques/Scooters
Pour l'ESS domestique, 75S240V 100A BMS peut fonctionner avec un onduleur pour construire un système de stockage d'énergie domestique parfait.Les BMS fonctionnent généralement avec un onduleur, un chargeur ou un onduleur, un PCS.Dans certains cas, des protocoles de communication seront nécessaires pour la communication entre le BMS maître et un autre appareil.Le BMS et l'onduleur fonctionnent ensemble pour réaliser la fonction de stockage d'énergie de l'écrêtage des pics et du remplissage des vallées.

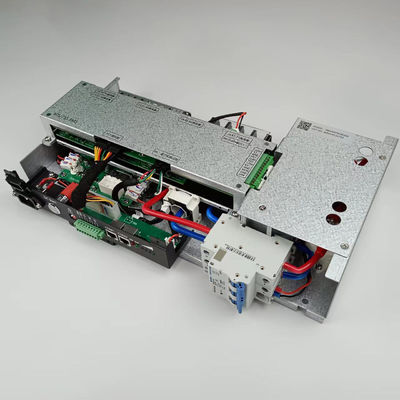

Un ensemble complet de BMS HV 75S 240V100A comprend :
Master BMS, modèle # : RBMS07S-75S100A et ses accessoires de fil, comprend des fils de détection de température 6p et des fils de détection de tension 16p.
Il existe deux modèles différents de BMS intégré, l'un est un modèle autonome tandis que l'autre est comparable avec son coût légèrement supérieur au modèle autonome.
Fonctionnalité BMS intégrée à GCE :
※ Système de gestion de batterie avancé --- Le système de gestion de batterie hautement intégré peut réaliser une surveillance transparente. |
※ Fonction d'auto-vérification parfaite et de vérification de l'état de fonctionnement, avec l'écran d'affichage IHM, les informations de fonctionnement du système sont claires en un coup d'œil. |
※ Stratégies complètes et fiables de contrôle et de protection du système, garantissent de manière exhaustive la sécurité de la batterie et accompagnent pour prolonger la durée de vie des batteries. |
※ Conception modulaire, configurable et extensible --- plusieurs unités de stockage d'énergie peuvent être combinées de manière flexible et étendues dans un système de stockage d'énergie plus grand. |
※ Interfaces de communication abondantes --- plusieurs interfaces d'entrée et de sortie à contact sec RS485, CAN, Ethernet, prenant en charge la communication avec la plupart des PCS et des serveurs de surveillance sur le marché. |
※ Le protocole d'interface de communication est flexible --- l'usine est livrée avec le protocole de communication de l'entreprise, et il peut également être adapté aux PCS de différents fabricants en fonction des besoins des clients. |
※ La puce mémoire intégrée de grande capacité peut stocker une grande quantité de données de fonctionnement clés. |
※ Le contrôle automatique de la circulation et le contrôle automatique parallèle/hors ligne peuvent facilement réaliser la connexion parallèle des batteries. |
75s BMS adopte une conception intégrée maître-esclave et une solution de relais pour répondre à la demande de batteries au lithium de plusieurs chaînes de batteries de petite capacité.Réduisez considérablement le coût d'utilisation des utilisateurs ;
Paramètres techniques BMS intégrés GCE :
Article | Spécifications et paramètres | |
Plage de tension de fonctionnement du système | 120 - 370 Vcc | |
Mode de démarrage | Démarrage CC | |
solde | Type d'équilibre | Égalisation de résistance passive |
Courant équilibré | 100mA ± 10mA (lorsque la cellule est à 3,50V) | |
Précision d'échantillonnage | ± 2℃ | |
Échantillonnage de tension | Précision d'échantillonnage | cellule unique ±20mV |
Mode de communication | Peut : 1 canal (communication avec PC / UPS) | |
RS485 : 1 canal (communication avec ordinateur supérieur / PCS / UPS) | ||
Mode d'affichage | Indicateur LED à 6 chiffres, y compris | |
Indication de défaut 1 bit, indication de fonctionnement 1 bit, indication d'alimentation SOC 4 bits | ||
Écran IHM : 3,5 pouces en option | ||
Courant nominal | 50A/100A | |
(être sélectionné en fonction des besoins du client) | ||
Protection de court circuit | Prend en charge 7.5KA 20ms | |
Capacité de surcharge maximale | Transitoire système 50A : 70A/10S | |
Transitoire système 100A : 150A/10S | ||
Niveau d'alarme | un niveau | |
Niveau de protection | deux niveaux | |
Niveau 1 coupure charge/décharge | ||
Micro-interrupteur de coupure de niveau 2, mise hors tension du système | ||
Consommation d'énergie | ≤10W | |
Lester | 4,5 kg | |
Tenir la tension nominale | 1800 VCC 1 mA 1 min | |
Certificat de sécurité | Respecter les normes de certification CE | |
Température de fonctionnement | -20~60℃ | |
Plage d'humidité de fonctionnement | <90 HR(40℃±2℃) |
Condition de panne | |||
Défaut | indiquer | Remarques | |
1 | Panne de courant interne | Longue lumière rouge | |
2 | Échec de communication interne (erreur de communication entre MCU et AFE) | Longue lumière rouge | |
3 | La tension de section unique est supérieure à 4,1 V ou inférieure à 0,5 V, ou la pression différentielle est supérieure à 2,5 V | Longue lumière rouge | |
4 | La température est inférieure à - 30 ℃ ou supérieure | Longue lumière rouge | |
supérieure à 100 ℃, ou la différence de température est supérieure à 30 ℃. | |||
5 | les autres | Longue lumière rouge |
Lien de téléchargement de la spécification :
GCE 30S-75S spécification BMS intégrée Ch-EN V2...
