Détails de produit
Lieu d'origine: La Chine
Nom de marque: GCE
Certification: CE UL TUV
Numéro de modèle: RBMS07-S20-400A870.4V, dont le résultat final est le même que celui de l'appareil
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: Negotiatable
Détails d'emballage: Sac à bulles, mousse, carton
Délai de livraison: 20 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 1000 ensembles par mois
Garantie: |
3 ans |
Type de cellule applicable: |
Le projet de règlement (UE) n° 525/2014 est soumis à l'examen de la Commission. |
Voltage nominal ≠: |
870.4V |
Courant de maximum: |
400A |
Numéro de la chaîne de batterie.: |
272s |
Caractéristique de conception: |
Déploiement en courant continu AC |
La communication: |
LAN, RS485, CAN |
Taille de boîte de HT: |
5U |
Moniteur d'isolation: |
Optionnel |
Nouveau poids: |
32kgs |
La structure: |
BMS maître, BMU esclave, fils d'acquisition |
Applications disponibles: |
BESS UPS ESS solaire hors réseau |
Garantie: |
3 ans |
Type de cellule applicable: |
Le projet de règlement (UE) n° 525/2014 est soumis à l'examen de la Commission. |
Voltage nominal ≠: |
870.4V |
Courant de maximum: |
400A |
Numéro de la chaîne de batterie.: |
272s |
Caractéristique de conception: |
Déploiement en courant continu AC |
La communication: |
LAN, RS485, CAN |
Taille de boîte de HT: |
5U |
Moniteur d'isolation: |
Optionnel |
Nouveau poids: |
32kgs |
La structure: |
BMS maître, BMU esclave, fils d'acquisition |
Applications disponibles: |
BESS UPS ESS solaire hors réseau |

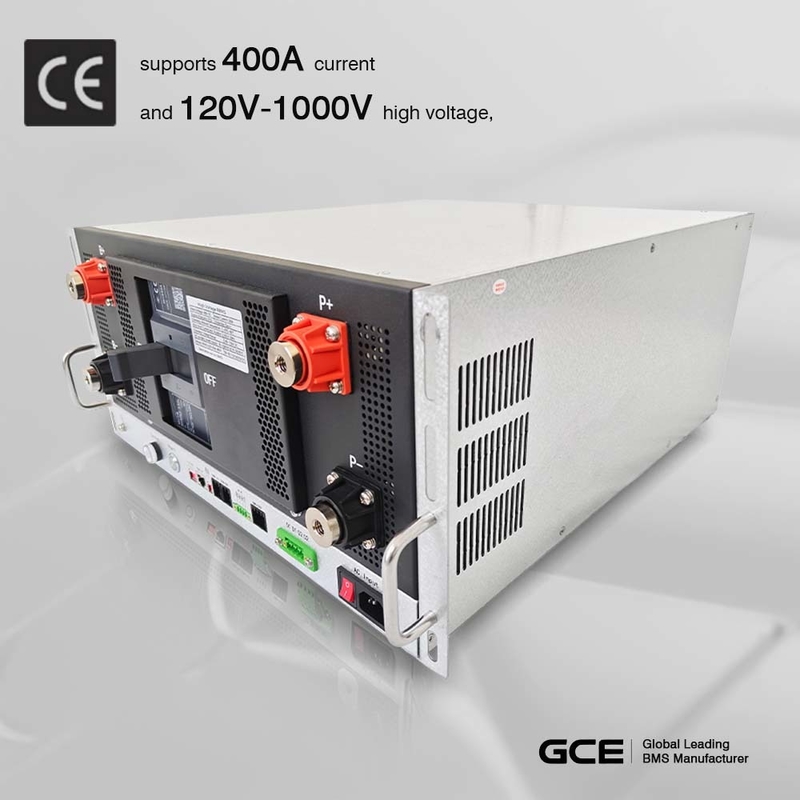

Système de gestion de l'alimentation solaire hors réseau
Un ensemble complet de HVPour les appareils à commande numériqueLes solutions BMS comprennent:
1 jeu de BMS maître, modèle #: RBMS07-S20-400A870.4V
17sets 16S Slave BMU Modèle #: BMU07-16S8T48F
17 ensembles de harnais de fil 16S
16S Le harnais de câbles comprend:
20P Tensions et 18P Fil d'acquisition de température, longueur standard de 60 cm
Cable de communication externe BMU avec port de Shenji, longueur standard 30 cm
Le câble d'alimentation pour le ventilateur, longueur standard 60 cm
Présentation de la société GCE:
Hunan Group Control Energy Technology Co., Ltd. ((GCE) est une société de haute technologie spécialisée dans la recherche et le développement d'équipements périphériques de BMS et de batteries au lithium.Le système intelligent de gestion de la batterie au lithium de haute performance produit par notre société adopte la technologie de pointe internationale, ce qui améliore considérablement l'efficacité de la gestion des batteries et prolonge la durée de vie des batteries au lithium.La stratégie de contrôle avancée du BMS évite les difficultés et l'instabilité rencontrées par la plupart des concurrents pour notre BMS.
Le BMS logiciel basse tension 4S à 24S a un large éventail d'utilisations, de riches interfaces produit, une forte évolutivité et une compatibilité de développement secondaire;30s à 75s BMS adopte la conception intégrée maître-esclave et la solution de relais pour répondre à la demande de batterie au lithium de plusieurs chaînes de batteries de petite capacité. réduire considérablement le coût d'utilisation des utilisateurs; les années 60-270 adoptent une architecture à trois niveaux maître-esclave,pouvant répondre aux exigences en série et en parallèle des piles au lithium simples de grande capacité à 1000 V.
En maîtrisant la technologie de base du BMS et en inventant sur cette base, notre société a développé une variété de périphériques de batteries au lithium pour répondre aux besoins de haute qualité du marché.
Introduction des produits BMS haute tension GCE:
RBMS, signifie rack BMS, chaque rack peut faire un maximum de 20 pièces de batteries 15S en série pour construire une tension du système jusqu'à 1000V.
BMU (Battery Management Unit) il a 8S, 12S-16S, 17S-24S trois types de BMU, vous pouvez faire différents modules de batterie selon la taille, poids, volume des cellules.chaque batterie doit être équipée d'une unité de mesure, vous pouvez l' installer à l'intérieur de votre sac, ou à l' extérieur avec une boîte BMU.
SBMS (Stack BMS) si vous voulez faire votre système de batterie dans une plus grande capacité, vous avez besoin d'ajouter plus de racks en parallèle, SBMS peut vous aider à obtenir plus d'informations sur la santé de la batterie de RBMS,Le SBMS fournit également d'abondantes interfaces pour connecter PCS / onduleurs, EMS et autres équipements connexes.
Liste facultative des composants du BMS haute tension:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4- Le harnais de câble d'acquisition 600 mm/900 mm/1200 mm
5Sensor de température 8 pièces 600 mm/900 mm/1200 mm
6. câble de communication 180 mm/300 mm/600 mm
7. fil de ventilateur 48V pour 8S/12-16S BMU, 12V pour 17S-24S BMU
8. résistance à l'isolation
9. BMS maître ((RBMS) 2U/3U/4U/5U
10Écran tactile 3,5 pouces / 7 pouces
11. BMS de pile (SBMS)
12. Rs485 à convertisseur USB
13. Convertisseur CAN vers USB
14. boîte à outils de test BMU
Caractéristiques du GCE HV-BMS:
| 1 | Système avancé de gestion de la batterie --- Le système de gestion de la batterie hautement intégré permet de réaliser une surveillance transparente. |
| 2 |
Perfection de l'auto-vérification et fonction de vérification de l'état de fonctionnement, avec écran HMI, Les informations sur le fonctionnement du système sont claires en un coup d'œil. |
| 3 | Des stratégies complètes et fiables de contrôle et de protection du système, garantissant de manière complète la sécurité des batteries, et accompagnant pour prolonger la durée de vie des batteries. |
| 4 |
Conception modulaire, configurable et évolutive --- plusieurs unités de stockage d'énergie peuvent être Les systèmes de stockage de l'énergie peuvent être combinés et étendus de manière flexible pour former un système de stockage d'énergie plus grand. |
| 5 |
Interfaces de communication abondantes --- RS485 multiples, CAN, Ethernet, entrée par contact sec Il s'agit d'interfaces de communication et de sortie permettant de communiquer avec la plupart des serveurs PCS et de surveillance sur le marché. |
| 6 |
Le protocole d'interface de communication est flexible --- l'usine est fournie avec les Le protocole de communication, et il peut également être adapté aux PCS de différents fabricants en fonction des besoins du client. |
| 7 | La puce mémoire de grande capacité intégrée peut stocker une grande quantité de données de fonctionnement clés, et une carte SD peut être ajoutée pour réaliser le stockage de données historiques de la batterie |
| 8 |
Le contrôle automatique de circulation et le contrôle automatique parallèle/hors ligne peuvent facilement réaliser le connexion parallèle des batteries. |
Lien pour télécharger la spécification RBMS
Les spécifications du GCE_RBMS - EN - V1.0.pdf
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.0.pdf
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.0.pdf
le formulaire de collecte d'informations du BMS haute tension EN2021-04.do...
