Maison > produits > Système de gestion de la batterie > 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4

224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4

Détails de produit

Lieu d'origine: Chine

Nom de marque: GCE

Certification: CE UL TUV

Numéro de modèle: RBMS07-D20-160A716.8V, dont le courant est de

Conditions de paiement et d'expédition

Quantité de commande min: 2

Prix: pls contact bruceliu@hngce.com

Détails d'emballage: Sac à bulles, mousse, carton

Délai de livraison: 20 jours ouvrables

Conditions de paiement: T/T, L/C

Capacité d'approvisionnement: 1000sets/month

Obtenez le meilleur prix
Point culminant:

716Système de gestion de la batterie de 8 V

,

224S Système de gestion de la batterie

,

160A Smart BMS Lifepo4 est un système de gestion de l'énergie électrique

Application du projet:
Conteneur ESS d'UPS BESS Solar Off Grid ESS
Garantie:
3 ans
Voltage:
716.8V
Actuel:
160A
Ficelle de paquet non.:
224S
Type de cellules applicable:
Lifepo4 GCO LTO
Dimension:
440mm*178mm*500mm
La structure:
Structure de 3 niveaux de la pile maître d'esclave
Contact sec:
Optionnel, maximum 2 voies du canal de sortie
Le poids:
28Kgs
Application du projet:
Conteneur ESS d'UPS BESS Solar Off Grid ESS
Garantie:
3 ans
Voltage:
716.8V
Actuel:
160A
Ficelle de paquet non.:
224S
Type de cellules applicable:
Lifepo4 GCO LTO
Dimension:
440mm*178mm*500mm
La structure:
Structure de 3 niveaux de la pile maître d'esclave
Contact sec:
Optionnel, maximum 2 voies du canal de sortie
Le poids:
28Kgs
224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4

224S 716.8V 160A Smart BMS haute tension Lifepo4 BMS 16S BMU en série système de gestion de la batterie stockage d'énergie UPS





716.8V160A Configuration du BMS HV:



Les solutions HV 224S716.8V 160A BMS comprennent:

1 ensemble de BMS maître, modèle #: RBMS07-D20-160A716.8V

14sets 16S Modèle de BMU: BMU08-16S8T12F

14 ensembles de harnais de fil 16S

Le harnais métallique comprend:

avec un débit de sortie de l'appareil supérieur à 50 W

Le câble de communication externe BMU avec le port de Shenji,

Le câble d'alimentation du ventilateur.

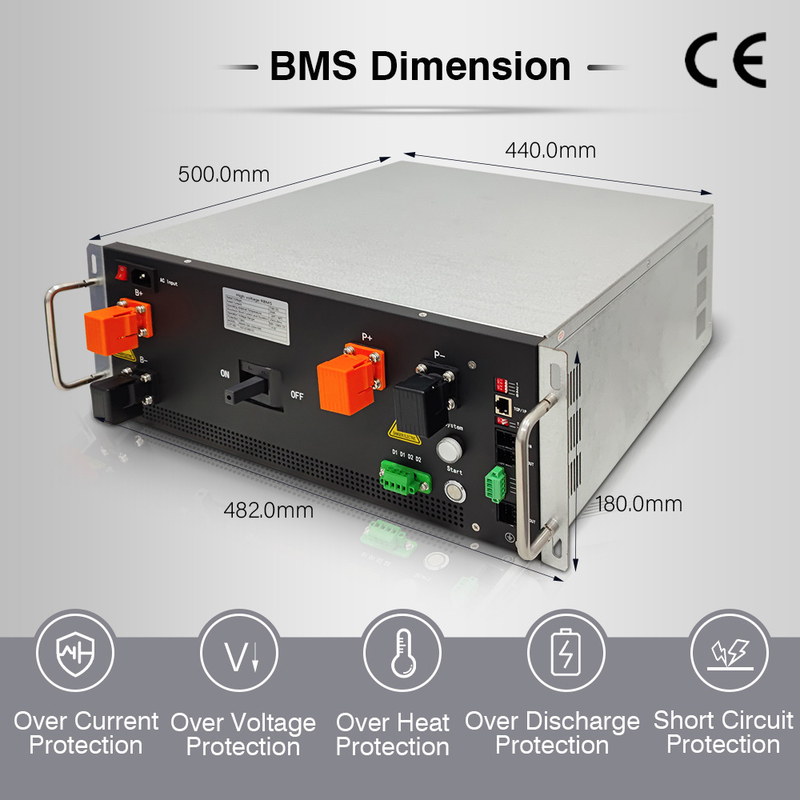

GCE HV Master BMS et accessoires:



224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 0



224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 1 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 2
224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 3 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 4
224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 5 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 6 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 7

12S-24S BMU (esclave)

12S-24S BMU a 8pcs de capteurs de température, la tension du ventilateur 48V ((17S-24S 12V), la plage de détection de tension 0-5V,12V alimentation, consommation moins 20mA, CAN2.0 B communication



Le harnais de fil...

Fil d'acquisition du signal

18 fil P+20P, longueur standard 600mm,900mm,1200mm fil de capteur de température: longueur standard: 600mm,900mm,1200mm
Le câble de puissance du ventilateur: 600 mm


Le harnais de fil...

câble de communication

Le câble de communication se connecte du BMS maître à chaque BMU avec une connexion en cascade, le dernier port est pour la résistance du terminal









Caractéristiques du produit HV BMS:



※ Système de gestion de batterie avancé--- Le système de gestion de batterie hautement intégré peut réaliser une surveillance transparente.



※ Parfaite auto-vérification et fonction de vérification de l'état de fonctionnement, avec écran d'affichage HMI, l'information de fonctionnement du système est claire en un coup d'œil.



※ Stratégies de contrôle et de protection du système complètes et fiables, garantissant de manière complète la sécurité et l'escorte de la batterie pour prolonger la durée de vie des batteries.



※ Conception modulaire, configurable et évolutive --- plusieurs unités de stockage d'énergie peuvent être combinées et étendues de manière flexible pour former un système de stockage d'énergie plus grand.



Paramètres techniques du BMS HV:



RBMS ((master BMS)) Les pièces de rechange doivent être équipées d'un dispositif d'échange de données.
méthode de protection MCCB+Contacteur
NomméPortée du courante - 250 A à 250 A
Plage de tension Pour les appareils à commande numérique
Précision actuelle de l'échantillonnage 10,0% RSE
Interface de communication avec PCS Le code de l'émetteur
Interface de communication avec le BMU Il est possible
Interface de communication avec le GBMS Le code de l'émetteur
Communication avec le logiciel de surveillance/SEM Éthernet
Prise en charge de la mise à niveau IAP - Oui, oui.
Prise en charge de l'affichage HMI et des paramètres Non (optionnel)
Détection de l'isolation Oui (facultatif)
Module d'alimentation haute tension Appui au démarrage en courant continu (facultatif)
Sortie de contact à sec (normalement ouverte) Aucune
Quantité maximale d'unités mécaniques 18
Le pouvoir Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
Consommation d'électricité ≤ 25 W
Taille (W*H*D) mm 4U ((440*178*500)
La connexion est terminée. Derrière et devant
Le centre de tapotement soutien (facultatif)
Poids net 23 kg



Structure du schéma BMS de 3 niveaux GCE HV:



224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 8



Applications du système de gestion de l'air:



224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 9 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 10
224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 11 224S 716.8V Système de gestion de la batterie 160A Smart BMS Lifepo4 12





Questions fréquemment posées au sujet de GCE HV BMS:

  • Q: Êtes-vous un fabricant ou simplement une société commerciale?
    R: Nous sommes un fabricant, et nous vous souhaitons la bienvenue pour visiter notre usine.
  • Q: Puis-je avoir des échantillons?
    R: Oui, l'ordre d'échantillon est disponible pour le contrôle de la qualité et les tests de marché.
  • Q: Quels types de cellules sont applicables à ce système de gestion de la batterie?
    A: LFP, NMC, LTO
  • Qu'en est-il du délai de livraison?
    R: Le délai de livraison est généralement d'environ 15 à 20 jours ouvrables selon la spécification de votre commande et de votre quantité.
  • Q. Quelles sont vos conditions de paiement?
    R: T/T avancée est le terme de paiement principal et d'autres termes de paiement sont négociables. Veuillez nous contacter, nous discuterons des détails.
  • Q: Quelles sont vos conditions de garantie?
    R: Nous offrons une garantie de 3 ans.
  • Q. Pouvez-vous produire des BMS avec des exigences personnalisées?
    R: Oui, en fonction de la quantité de commande, nous pouvons faire quelques ajustements mineurs.
  • Q: Comment votre usine fonctionne-t-elle en ce qui concerne le contrôle de la qualité?
    R: La qualité est toujours la première. Tous nos produits passent par des processus de contrôle de qualité stricts, du matériau entrant au processus d'assemblage. Chaque produit sera testé avant l'emballage et l'expédition.
  • Q: Quelles conditions commerciales sont disponibles?
    R: Aucune limitation sur les termes commerciaux. Nous faisons normalement EXW pour les commandes inférieures à 5000USD, et FOB pour le reste. De plus, nous pouvons envoyer des BMS via DHL & UPS & FEDEX rapidement et facilement.
  • - Je ne sais pas.Est-ce que votre BMS est facile et pratique à installer et à tester?
    R: C'est notre 4ème génération de BMS haute tension. C'est une solution globale BMS, c'est à dire,Vous n'avez pas besoin d'une technologie professionnelle pour installer notre BMS haute tension pour former un système de batterie complet..
  • Q: Quels sont les avantages pour les clients?
    R: Notre BMS haute tension dispose d'une logique complète de contrôle de la charge et de la décharge de la batterie et d'une fonction d'équilibre entre les batteries.Nous pouvons également définir divers paramètres du système en fonction des besoins réels des clients pour assurer la stabilité, la fiabilité et l'efficacité du système.
