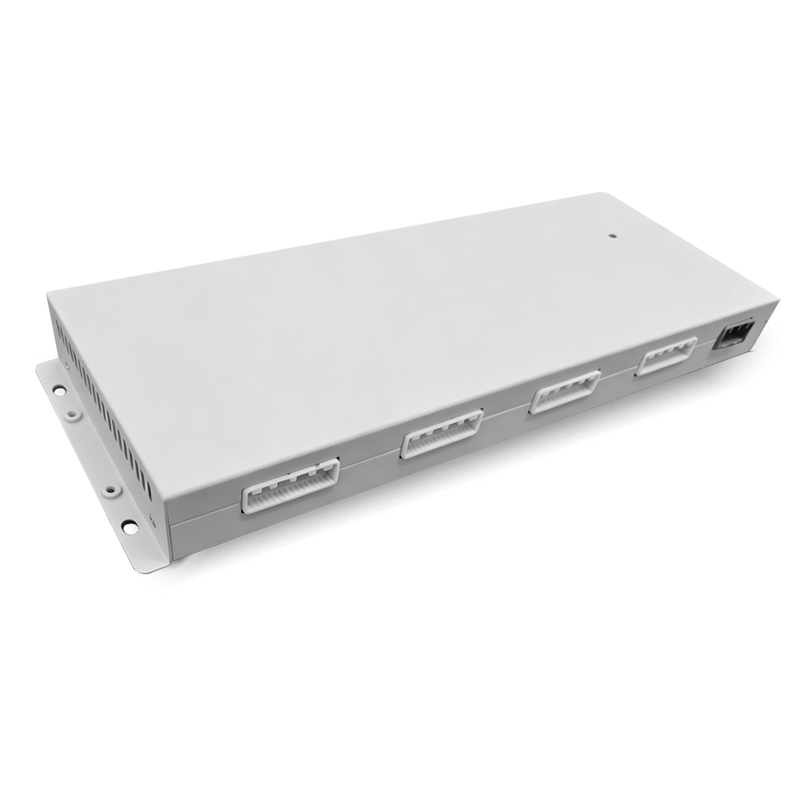

Name: Une BMU à haute tension 52S. 3A équilibrage actif.
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: GCE

Certification: CE

Numéro de modèle: BMU02F4-N50S32T-3A

Conditions de paiement et d'expédition

Quantité de commande min: 10 unités

Prix: Consult with cara@hngce.com

Détails d'emballage: Emballage en mousse de boîte en carton

Délai de livraison: 25 jours de travail

Conditions de paiement: LC, T/T

Capacité d'approvisionnement: 1000 unités par mois

Obtenez le meilleur prix

Discuter maintenant

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                    BMU à haute tension 52S avec équilibrage actif 3A, BMU haute tension avec une précision de ±5 mV, Système HV BMS avec protocole CAN 2.0B


Nom du produit:	Système de gestion de batterie BMS	Matériel:	Métal
Couleur:	Blanc	Communication:	Peut
Numéros de cellules:	52 ans	ODM/OEM:	soutien
Garantie:	1 an	Convient pour batterie:	LFP/NMC/LTO
Taille:	37813736mm	Niveau de tension de fonctionnement:	<1000VCC

Nom du produit:	Système de gestion de batterie BMS
Matériel:	Métal
Couleur:	Blanc
Communication:	Peut
Numéros de cellules:	52 ans
ODM/OEM:	soutien
Garantie:	1 an
Convient pour batterie:	LFP/NMC/LTO
Taille:	37813736mm
Niveau de tension de fonctionnement:	<1000VCC

Une BMU à haute tension 52S. 3A équilibrage actif.

BMU esclave haute tension 52S | Équilibrage actif 3A | Précision ±5mV | CAN 2.0B

Caractéristiques principales

Prise en charge des batteries 52S - Surveille jusqu'à 52 cellules en série avec 32 capteurs de température
Égalisation active 3A - Équilibrage actif efficace pour une durée de vie et des performances prolongées de la batterie
Surveillance de haute précision - Précision de tension ±5mV et précision de température ±2°C

Tension de fonctionnement 1000VDC - Convient aux systèmes de stockage d'énergie haute tension
Architecture distribuée modulaire - Communication transparente avec RBMS/SBMS via CAN 2.0B
Conception robuste - Indice d'isolation 2800VDC, plage de fonctionnement -20°C~60°C
Intégration facile - Format compact 377.4×137×36mm avec accessoires de câblage inclus

Présentation du produit

La série GCE BMU02F4-N est une unité de gestion de batterie (BMU) haute tension conçue pour les systèmes de stockage d'énergie à grande échelle, prenant en charge jusqu'à 52 cellules connectées en série avec une surveillance complète de la tension et de la température. En tant que composant central de l'architecture de gestion de batterie distribuée, cette BMU offre une supervision précise des cellules, une égalisation active et une communication CAN fiable pour une intégration transparente avec les systèmes de gestion de rack et de pile.

Surveillance de précision et équilibrage actif

Équipée de puces AFE (Analog Front End) avancées, la BMU02F4-N atteint une précision de mesure de tension de ±5mV et une précision de température de ±2°C sur une plage de détection de -30°C à 100°C. La fonction d'équilibrage actif intégrée de 3A garantit que toutes les cellules maintiennent un état de charge cohérent, améliorant considérablement la longévité du pack et l'efficacité globale du système. L'équilibrage actif transfère activement l'énergie entre les cellules plutôt que de la dissiper sous forme de chaleur, ce qui le rend beaucoup plus efficace que les méthodes d'équilibrage passif.

Conformité haute tension et sécurité

Conçue pour les applications exigeantes, la BMU prend en charge des tensions de fonctionnement jusqu'à 1000VDC et présente un indice d'isolation de 2800VDC (60s à 2mA), garantissant un fonctionnement sûr dans les environnements haute tension. L'unité est conforme aux normes de sécurité de l'industrie, et toutes les procédures d'installation et de maintenance sont conçues en tenant compte de la sécurité de l'opérateur.

Configuration flexible et évolutivité

La BMU02F4-N est disponible en plusieurs configurations :

Modèles standard : 50S/32T et 52S/32T (cellules en série / capteurs de température)
Options personnalisées : Configurations non standard de 40S à 48S disponibles sur demande

Chaque BMU s'intègre de manière transparente avec :

RBMS (Système de gestion de batterie de rack) - Gestion au niveau du cabinet
SBMS (Système de gestion de batterie de pile) - Coordination au niveau du système
Communication CAN 2.0B à 250 kbps pour un échange de données fiable

Conception compacte et installation facile

Avec des dimensions de 377,4 × 137 × 36 mm (L×H×P), la BMU offre une solution peu encombrante qui peut être intégrée dans les modules de batterie ou montée extérieurement. L'unité comprend :

4× faisceaux d'acquisition à 32 broches (longueur standard de 900 mm)
1× faisceau de communication (longueur standard de 300 mm)
Connecteurs de borne standardisés (série A-M2200) pour un câblage simplifié

Tolérance environnementale robuste

Conçue pour les conditions réelles, la BMU fonctionne de manière fiable dans :

Paramètre	Plage de fonctionnement	Plage de stockage
Température	-20°C à 60°C	-20°C à 55°C
Humidité	5% à 75% HR	≤75% HR
Altitude	Jusqu'à 2000m (installation intérieure uniquement)
Isolation	Résistance de tension 2800VDC/60s/2mA

Guide de câblage et de connexion

La BMU utilise quatre unités d'acquisition AFE distribuées sur les connecteurs J2~J5 :

Connecteur	Cellules	Unité AFE
J2	Cellules 1-13	AFE #1
J3	Cellules 14-26	AFE #2
J4	Cellules 27-39	AFE #3
J5	Cellules 40-52	AFE #4

Règle de câblage critique : Le fil d'échantillonnage de la tension de la batterie et le fil d'alimentation de la puce AFE doivent utiliser des faisceaux séparés et indépendants - ils ne peuvent pas partager le même conducteur. Chaque puce AFE nécessite son propre faisceau d'alimentation dédié.

Instructions de sécurité importantes

Connectez toujours d'abord le câblage côté batterie avant de connecter à la BMU - ne connectez jamais la BMU avant d'avoir sécurisé les connexions d'acquisition de tension et de sonde de température à la batterie
Utilisez des outils isolés pendant l'installation, la mise en service et la maintenance
Portez un EPI approprié : gants en caoutchouc isolés, protection oculaire et bottes en caoutchouc isolées
Si des débris métalliques tombent dans la batterie pendant le travail, retirez-les immédiatement avec des outils isolés - ne laissez jamais de corps étrangers à l'intérieur
Suivez strictement les schémas de câblage pour éviter d'endommager la carte de circuit imprimé
Évitez l'utilisation prolongée dans des environnements avec : température/humidité excessive, vibrations fortes, lumière directe du soleil, poussière, substances corrosives ou matériaux inflammables

Applications

Systèmes de stockage d'énergie à l'échelle utilitaire
Armoires de batterie commerciales et industrielles
Piles de batteries haute tension (chimies LFP/NMC)
Intégration d'énergies renouvelables (stockage solaire/éolien)
Systèmes de micro-réseau et de lissage de pointe

Support technique

Pour les dernières spécifications, les fichiers CAO 3D ou les demandes de configuration personnalisée, veuillez contacter le support technique de GCE :
